Обзор методик конструирования одежды

Обзор методик конструирования одежды

(179 голосов)

Конструкция одежды – это устройство, основными характеристиками которого являются силуэт, покрой, взаиморасположение деталей, их конструктивное построение, вид соединительных швов и материалов.

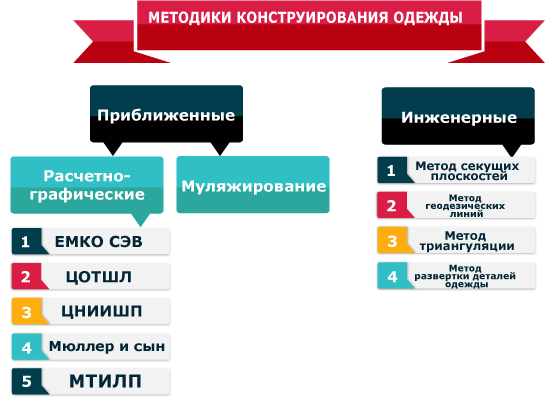

Базовая основа конструкции одежды – рациональная конструкция ее основных деталей, которая создается один раз в 3-4 года с учетом современной размерной типологии населения и оптимальных припусков. Любую конструкцию можно построить различными методами, которые подразделяются на 2 класса по характеру исходной информации.

Методы 1-го класса, которые основаны на использовании  дискретных измерениях типовых фигур, прибавок, данных о типовом членении деталей и способа их формообразования. К методам 1-го класса или приближенным методам построения относятся муляжный, расчетно-графические способы конструирования.

Методы 2-го класса (инженерные) основаны на прямых измерениях оболочки и развертываемой поверхности образца – эталона одежды и являются более точными. К ним  относятся методы триангуляции, секущих плоскостей, геодезических линий, вспомогательных линий развертывания, разверток деталей одежды по образцам моделей и др.

Процесс построения чертежей развёрток деталей одежды методами 1-го класса можно разделить на три этапа:

Исходными данными для расчетов при построении чертежа основы служат размерные признаки типовых фигур и величин конструктивных прибавок к ним, которые выбираются в зависимости от силуэта, покроя проектируемого изделия, вида используемого материала.

Основным отличием методик конструирования является использование исходных данных, отличающихся по количеству и способам определения, а также последовательность построения базовой основы и наличие предварительного расчета.

Муляжный метод

Создание модели и получение разверток ее деталей в соответствии с художественным замыслом осуществляется путем макетирования изделия на фигуре человека или на манекене. Экспериментальный путь создания модели позволяет в полной мере учитывать антропоморфные черты фигуры человека и естественную способность ткани к формообразованию; не требует никаких расчетов; дает возможность осуществить наглядное объемное макетирование практически любой модели независимо от сложности. Не смотря на кажущиеся простоту и доступность этого метода,  для его использования необходимо  наличие хорошего художественного вкуса и большого профессионального мастерства. Точность получения разверток деталей одежды недостаточно высока; метод трудоемок и требует много численных корректировок в процессе создания одежды.

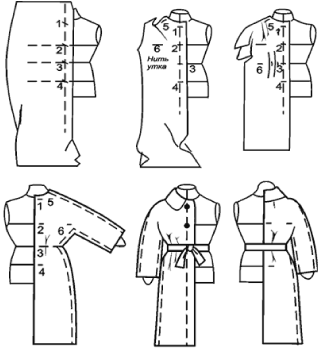

Муляжный метод применяют при изготовлении театральных костюмов,  при моделировании и конструировании женской одежды, где могут встречаться детали, вытачки и драпировки сложной формы, при конструировании одежды для фигуры с аномальными отклонениями, при конструировании корсетных изделий. (Рис 2.2).

Расчетно - графические методы

История появление методов конструирования.
В 1800 году лондонский закройщик Мишель разработал систему кроя, получившую название Дриттель. Автор делил половину обхвата груди на три равные части (по 1/3 для ширины спинки, проймы и переда). Это была первая «сетка» для графических построений чертежа конструкции одежды. Разделив исходный рисунок на клетки с одинаковой стороной можно по своему желанию пропорционально увеличивать или уменьшать этот рисунок.

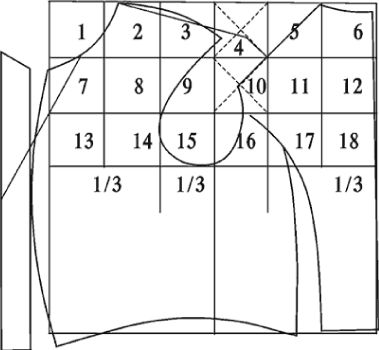

На базе этого метода в дальнейшем создается новая система кроя — клеточная. В этой системе прямоугольник дополнительно разбивали еще на 6 частей и выделяли 18 маленьких клеток вверху и 2 больших внизу. Это позволяло фиксировать форму деталей кроя при масштабировании по размерам.

Отличительной особенностью методики «Мюллер и сын» является зеркальное отображение места расположения спинки и переда на чертеже. В данной методике используются значения полных обхватов и ширин. Для измерения фигуры применяли принцип сферической тригонометрии, а построение чертежей разверток выполняли с помощью дуговых засечек по трем сторонам треугольников. Вершинами треугольников служили узловые точки деталей конструкции, а сторонами - измерения фигуры человека. В обоих вариантах тригонометрической системы использовалось большое количество измерений, особенно дуговых.

В России наибольшую известность получила координатная система братьев Левитанус и система Ленгриджа. Эти системы предусматривали построение чертежа по отдельным точкам, найденным путем геометрического построения в прямоугольной системе координат.

Развитие массового производства одежды потребовало новых подходов к конструированию. Снятие мерок с заказчика стало невозможным. Измерения конкретной фигуры были заменены расчетами на основе пропорциональных зависимостей от ведущих размерных признаков - обхвата груди и роста (см рисунок ниже). Это привело к появлению и формированию разновидностей координатной системы: расчетно-мерочной и пропорционально- расчетной систем. В их основу была положена идея о том, что фигуры людей одинакового размера и роста без существенного отличия телосложения можно принять как условно нормальные и в принципе считать одинаковыми.

Пропорционально-расчетный метод имел много разновидностей и как бы развивал предшествующие системы кроя. Совершенствование шло в направлении изучения и учета строения тела человека, нахождения более правильного членения деталей и узлов изделия, введения новых дополни­ тельных проекционных измерений. Этот метод использовался много лет, пока не был накоплен материал по массовым антропологическим измерениям, убедительно доказавший, что пропорций в размерах человека не существует. С 1959 г. ЦНИИШП проводил работы по созданию единой методики конструирования мужской, женской и детской одежды (ЕМКО). В основу ЕМКО был положен расчетно - аналитический метод, по которому чертежи конструкции строят путем геометрических разверток сглаженного контура фигуры человека с припусками на свободное облегание (СО) и декоративное оформление.

К недостаткам данной методики относятся:

  • громоздкость графических построений и расчетных формул;
  • отсутствие точности построения основы;
  • требуются уточнения в процессе изготовления опытных образцов;
  • сложность в выборе прибавок на СО.

Современные методики конструирования одежды

В России наибольшее распространение получили единая методика конструирования одежды Центрального научно-исследовательского института швейной промышленности и единый метод конструирования одежды, изготовляемой по индивидуальным заказам, разработанный Центральной опытно-технологической швейной лабораторией (ЦОТШЛ) на базе методики ЦНИИШП и отличающийся от нее заменой отдельных рас­ четных формул измерениями фигуры и некоторым упрощением формул.

В дальнейшем была разработана так называемая единая методика конструирования одежды стран- членов СЭВ (1980-1986 гг.) (ЕМКО СЭВ), обобщившая опыт конструирования стран - участниц бывшего СЭВ и других государств.

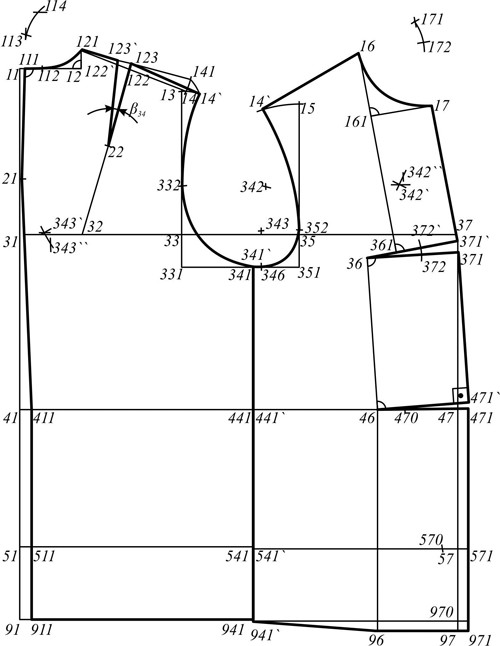

Методика СЭВ (ЕМКО СЭВ)  — единая методика конструирования одежды стран – членов СЭВ, позволившая автоматизировать разработку чертежей конструкций и положенная в основу множества современных систем автоматизированного проектирования. В методике ЕМКО СЭВ используют значения полных обхватов и ширин.

В расчётно-графическом методе  конструирования созданным центральной опытно-технической швейной лабораторией (ЦОТШЛ) соответствие одежды фигуре человека обеспечивается снятием с него 10-18 измерений (мерок).

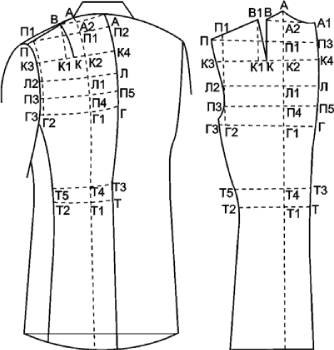

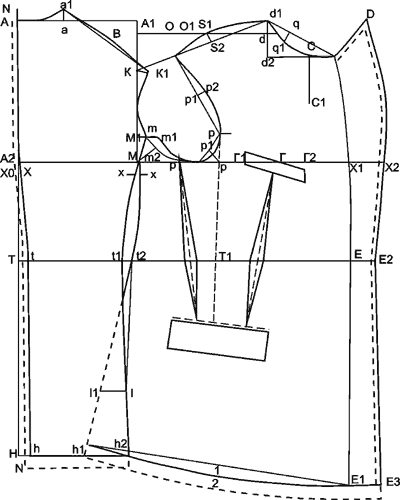

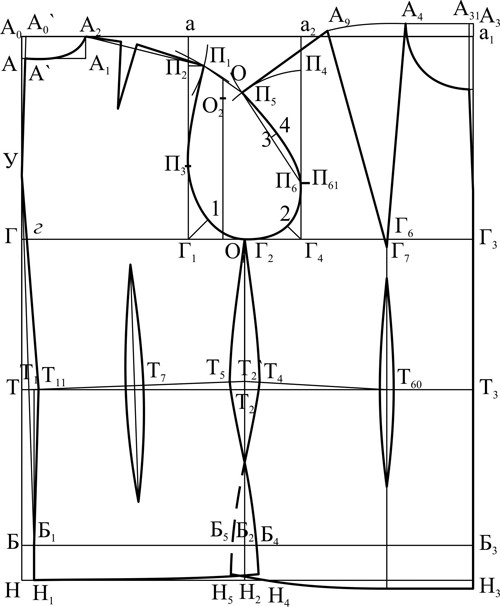

В методиках ЦОТШЛ и ЕМКО СЭВ построение основы конструкции производится по системе основных конструктивных отрезков,  все необходимые расчеты параметров базисной сетки производят непосредственно в процессе построения чертежа.

Современная методика «Мюллер и сын» значительно отличается от предыдущей. В ней значительно меньше мерок и разработаны таблицы для построения нагрудной вытачки с поправками на нестандартную грудь. Измерения фигуры заменили расчетами на основе пропорциональных зависимостей от ведущих размерных признаков. Плюсы данной методики заключаются в точных расчетах, четкости построения базовых основ, что дает возможность использовать ее в промышленном производстве одежды. Минус – в громоздкости построения, требующего вычисления и невозможность внести поправки на нестандартную фигуру сразу в чертеж.

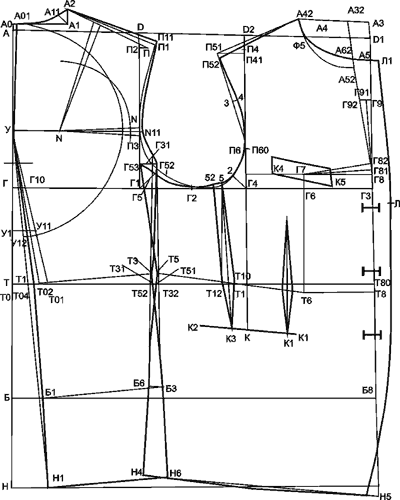

Метод конструирования одежды, разработанный в МТИЛП, базируется не только на использовании размерных признаков фигуры, но и на учете данных о развертках поверхностей макетов типовых фигур. Методика МТИЛП характеризуется нетрадиционным характером последовательности построений отдельных узлов чертежа, в том числе нанесения линий базисной сетки. Предварительный расчет в методике не выделен, таким образом положение основных вертикальных и горизонтальных линий базисной сетки определяется на основании ряда последовательно выполняемых расчетов в соответствии с приведенной ниже последовательностью:

Установлено, что конструкция базовой основы, построенная по методике ЕМКО СЭВ, предназначена для фигур с нормальной осанкой и низкими плечами. Конструкция базовой основы по методике ЦНИИШП, предпочтительна для фигур с выпрямленной осанкой. Низкими плечами, полными руками и развитыми грудными железами. По ЦОТШЛ – с выпрямленной осанкой, нормальной высотой плеч, худыми руками и нормальным развитием грудных желез. Методика «М. Мюллер и сын» предпочтительна для фигур с сутуловатой осанкой, высокими плечами и слабым развитием грудных желез.

Для разработки конструкции трикотажных изделий наиболее точной и обоснованной является методика, разработанная бывшим Всесоюзным Домом моделей трикотажных изделий (ВДМТИ). В методике ВДМТИ изложен  способ расчёта и построения  деталей изделий с использованием расчетных формул в основном первого вида, учет группы растяжимости трикотажа. Это обеспечивает наибольшую достоверность связи между отдельными измерениями фигуры и соответствующими участками чертежа, достаточную степень точности расчетов. Элементы графических построений - нанесение линии базисной сетки, определение положения конструктивных точек чертежа засечками дуг и методом лекальных кривых. Отличительной особенностью базисной сетки чертежа конструкции плечевой одежды является наличие дополнительных вертикалей, проходящих через центр лопаток (на спинке) и центр груди (на переде), и исходной горизонтали, соответствующей шейно-плечевой линии.

Инженерные методы

  • Метод развертывающихся поверхностей.
  • Метод триангуляции.
  • Метод секущих плоскостей и геодезических линий.

Метод триангуляции

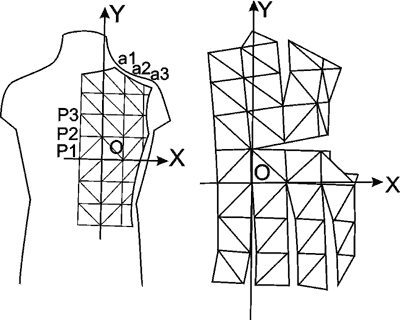

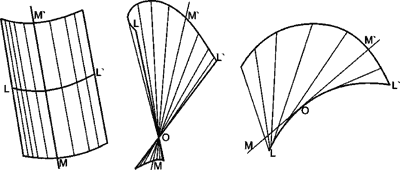

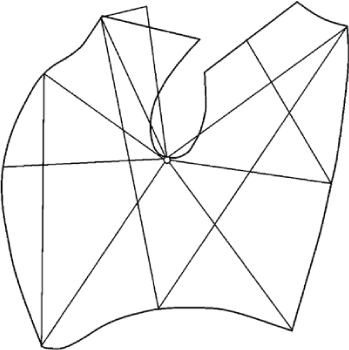

Общим приемом построения приближенной технической развертки состоит в том, что заданную поверхность разбивают на отдельные элементы и заменяют их элементами условно развертывающихся поверхностей, которые затем развертывают. Точность аппроксимации зависит от количества числа элементов, разбивающих кривую поверхность.

Метод секущих плоскостей

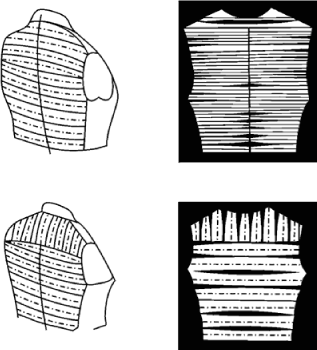

Предложен в 1954 г. А.И. Ивановой. Данный метод является одной из первых попыток получить развертку деталей одежды способами начертательной геометрии и черчения. Каждый участок выделенной детали фигуры условно приравнивают к развертывающейся геометрической поверхности и последовательно развертывают и укладывают на плоскости.

Метод геодезических линий

Сущность метода заключается в моделировании на поверхности ряда геодезических линий с заданным шагом и последовательным построением разверток выделенных участков поверхности, ограниченных геодезическими линиями, на плоскости. Этот способ в дальнейшем нашел свое применение при сканировании, получении информации о фигуре.

Метод расчета разверток деталей одежды по образцам моделей

Сущность метода состоит в том, что на развертываемой поверхности по принятым ортогональным геодезическим осям закрепляют две взаимно перпендикулярные нити основы и утка сетки-канвы или другого материала. При полном совмещении сетки с поверхностью нити этой сетки образуют на ней чебышевскую сеть. Такую сеть можно уложить в прямоугольных осях на плоскость и получить развертку поверхности. С помощью сетки-канвы производится моделирование чебышевской сети непосредственно на заданной поверхности при соблюдении теоретических условий ее построения и одновременной корректировке детали на той же поверхности с учетом технологических требований.
